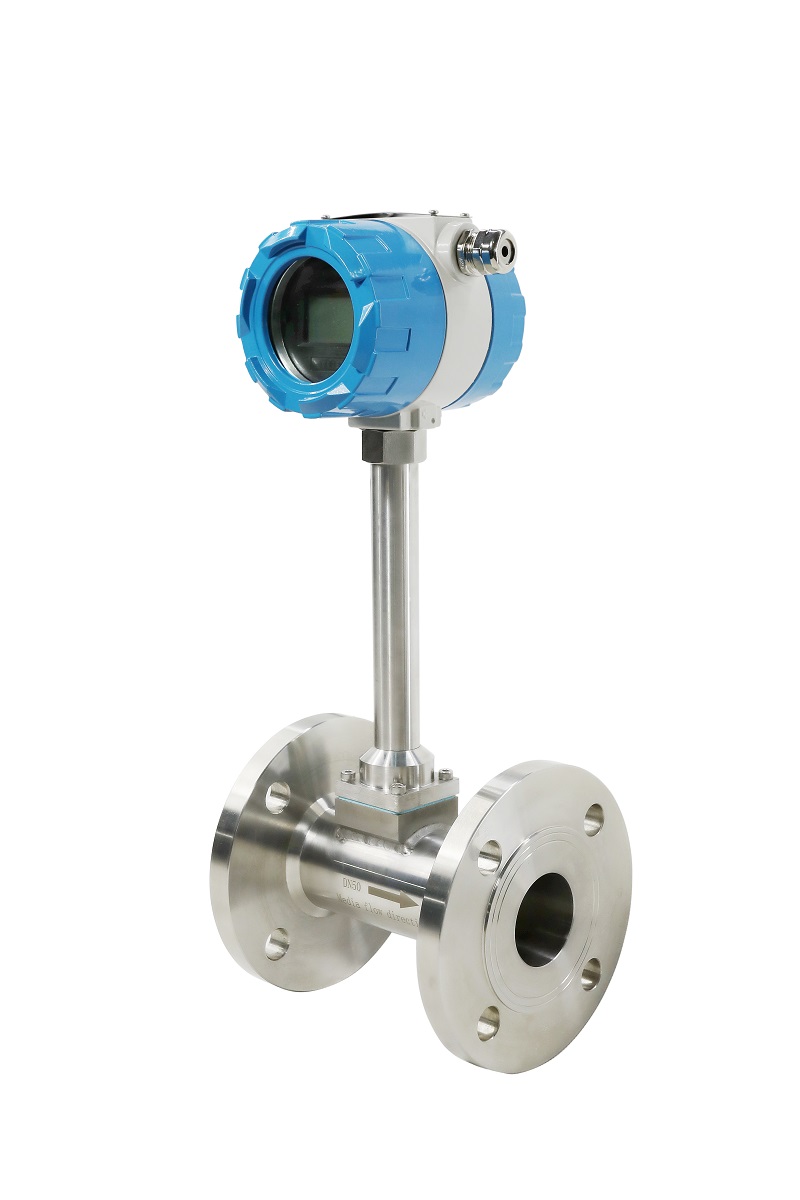

渦街丝瓜视频在线免费观看也稱之為旋渦丝瓜视频在线免费观看或卡門渦街丝瓜视频在线免费观看。綜合吸收發達國家xianjin技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、係列化、通用化、生產模具化、確保產品質量的可靠性。該產品具 有電路xianjin、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便於安裝調試等特點。
渦街丝瓜视频在线免费观看是根據“卡門渦街”原理製成的一種流體振蕩型流量儀表。在 流動的流體中插入一個斷麵為非流線型
的柱體時，在柱體後部兩側會產生兩列 交錯排列的旋渦。旋渦分離的頻率f與柱側流速v 成正比，與柱體寬度d 成
反 比：
式中：St-斯特勞哈爾數，是與柱斷麵幾何形狀有關的無量綱常數，數值由試驗確定。由於d和St是常數，而 流速 v 與管內平均流速v0有固定關係(VO=v/(1-1.25d/D), 測得旋渦分離頻率f就測得管內平均流速v0, 從而測得 體積流量。一段時間內分離旋渦的個數N與流過流體的體積V之比(單位體積對應的旋渦數)稱為儀表係數K:
K=N/V 公式(3)
渦街丝瓜视频在线免费观看性能特點：
(1)測量介質廣泛，可以測流體、氣體、蒸汽、液體等
(2)測量範圍寬：1:20~1:80
(3)下限更低：相對渦街丝瓜视频在线免费观看相比測量下限更低，液體流 速可以在0.08m/s
開始測量，氣體(含蒸汽)流速可以在1m/s開始 測量
(4)相對傳統旋進旋渦丝瓜视频在线免费观看相比壓損小，隻有傳統旋進旋 渦丝瓜视频在线免费观看壓力損失
的10%
(5)耐高溫：最高可以耐溫+450℃;耐低溫：最低可以至-200℃
(6)抗震：探頭采用4片壓電陶瓷技術。有效消除外界振動對 測量的影響。采
用頻譜數字處理技術，自動智能分析
(7)探頭和信號轉換器同口徑通用互換
(8) 全不鏽鋼材質(304、316L)、 無運動部件、無磨損， 泄漏點少、使用壽
命長
( 9 ) 帶HART-Protocol 通訊協議，Modbus Rs485接口
(10)直管段要求少：入口3D/出口1D
(11)國家專利產品可在線更換電極，實現不停車維護、升 級，更方便快捷
|
儀表口徑(mm) |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400 |
|
公稱壓力(MPa) |
1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa、10.0MPa(其它可訂製) |
|
準確度等級 |
±1.0%、±1.5%、±2.0% |
|
補償方式 |
測量飽和蒸汽時用溫度補償或壓力補償，測量過熱蒸汽及氣體用溫壓補償 |
|
輸出形式 |
脈衝輸出、4-20mA電流輸出、當量脈衝輸出 |
|
通訊接口 |
通訊接口：RS485、RS232 |
|
通訊協議 |
HART、MODBUS-RTU |
|
供電電源 |
1、外供電：+24VDC±15%、紋波≤±5%、適用於4-20mA輸出、脈衝輸出、RS485等 2、內電源：3.6V10AH鋰電池、電池電壓在2.0-3.6V時均可正常工作。 |
|
使用條件 |
介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%~90% 大氣壓力：86kPa~106kPa |
|
傳感器材質 |
304不鏽鋼、316不鏽鋼 |
|
信號線接口 |
內螺紋M20×1.5 |
|
防護 |
IP65、IP67 |
|
防爆 |
Ex db IIC T6 Gb |
注意事項：

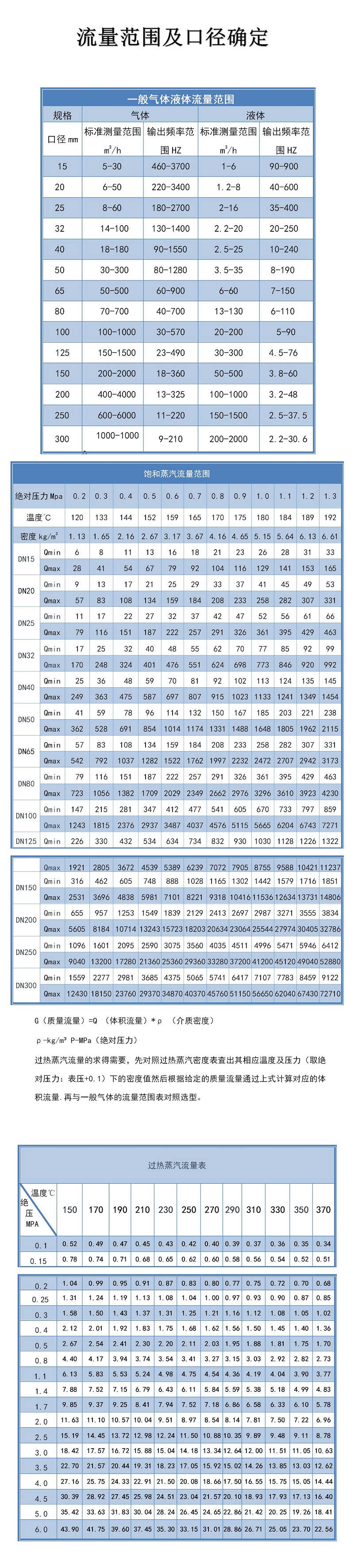

1、選型之前，應先確定被測介質的類型和流量值（可以是估算值），再按表中渦街丝瓜视频在线免费观看在測量不同介質時所對應的流量範圍，選定渦街丝瓜视频在线免费观看的規格。2. 渦街流量儀表選型是複雜又謹慎的事情，請與公司專業儀表工程師聯係。
